随着互联网的快速普及，越来越多的学校开始将多媒体、通信技术和网络技术应用到日常教学中，为让多媒体更好的融入到课堂，学校决定将10年前的机房进行重新改造规划，以满足当代的教学需求。 3044AM永利时代

学校机房改造需求：

3044AM永利，3044AM永利时代

1、各工作站及终端形成分布式、开放式网络环境。 3044AM永利时代

2、支持学校日常信息技术教学，支持OFFICE、DW、PS、FLASH等主流软件操作。

itea.cc

3、具备高速网络链接的能力，利用互联网能及时处理学生网络作业。 3044AM永利时代

学校机房改造方案： 3044AM永利时代

3044AM永利时代

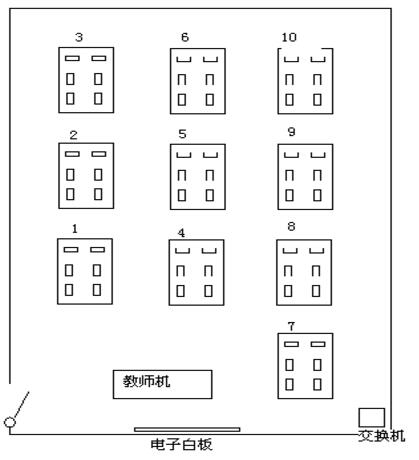

1、计算机摆放方案

3044AM永利，3044AM永利时代

北京3044AM永利时代工程师根据学校机房场地空间及现有60余台计算机，可将机房计算机按队列式排列，以6台计算机为一组，分为3列，3排，共计10组。 3044AM永利时代

每组计算机占地约为6平米，将这10组依次排列，共占地90平米。每组计算机以1.5米的距离进行间隔，不仅为工作人员留下了足够的活动空间，还能相互交流工作。

机房右侧最前面为设备间，占地约2平米，用于存放服务器、交换机等设备。与此同时，为机房配备2台空调，依次放于机房的右侧。

3044AM永利时代

2、网络系统设计方案

根据学校需求，机房内部网络结构采用成熟性、通用性和稳定性良好的星形交换式网络结构，而交换机则使用网速快、易维护、高性价比的1000M双绞线结构。

鉴于以后网络增长需求，机房整个网络系统均采用以太网技术，保证数据传输带宽在1000M以上。用六类双绞线连接网络主干，通过混合式100/10000M快速以太网连接到桌面。

itea.cc

为能更好的使用学校内部IP资源，避免IP冲突，根据学校实际情况，将学校IP 150号段分配为教师专用IP,151-210号段分配给学生机。

3044AM永利时代

3044AM永利时代

3、综合布线方案 3044AM永利，3044AM永利时代

由于该学校机房设于一年级楼三楼，总共60台计算机、一台教师专用机和一台服务器，因此主干网采用光纤介质，机房内采用双绞线敷设方式，通过地板下线缆布线手段，提高机房内部的安全性和美观度。然后将其与外网相联，实现上网功能。 3044AM永利时代
